ЭПОКС – НОВОЕ ПОКОЛЕНИЕ КАБЕЛЕЙ МОНТАЖНЫХ ГИБКИХ

Специалистами ОАО «НП «ПОДОЛЬСККАБЕЛЬ» создано новое поколение универсальных коррозионностойких монтажных гибких кабелей, не распространяющих горение, под маркой ЭПОКС

КАБЕЛИ ПРЕДНАЗНАЧЕНЫ: для систем промышленной автоматизации и сетей передачи данных, цифровых и аналоговых сигналов, для межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 660 В включительно частотой до 400 Гц, для кабелей с полиолефиновой изоляцией частотой до 1 МГц включительно или постоянном напряжении до 1000 В, кабели взрывозащиты вида «искробезопасная цепь i» при напряжении 375 В или 550 В (амплитудное значение); для передачи сигналов по интерфейсу последовательной передачи данных; для формирования цифровых информационных шин с частотно-модулированным сигналом.

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ МАРКИ КАБЕЛЯ

Обозначение наличия водоблокирующей ленты:«без обозначения» — без водоблокирующей ленты;«1» — с водоблокирующей лентой, например: ЭПОКС-1-МВВнг(А);«2» — с водоблокирующей полупроводящей лентой под общим экраном, например: ЭПОКС-2-МВВЭнг(А) Обозначение материала токопроводящей жилы:«без обозначения» — медная луженая токопроводящая жила, например: ЭПОКС-1-ВВнг(А); «М» — медная токопроводящая жила, например: ЭПОКС-1-МВВнг(А) Обозначение материала изоляции:«В» — поливинилхлоридный пластикатДля кабелей в исполнении:«В...нг(A)-LS» и «В...нг(A)-FRLS» - термопластичный поливинилхлоридный пластикат пониженной пожарной опасности; «П» — термопластичная полимерная композиция, не содержащая галогенов;«Пс» — полиолефин сшитый Обозначение наличия индивидуального экрана:«без обозначения» — экран отсутствует;«Э» — экран в виде оплетки из медных проволок, например: ЭПОКС-МВЭВнг(А)-ХЛ;«Эл» — экран в виде оплетки из медных луженых проволок, например: ЭПОКС-МВЭлВнг(А)-ХЛ; «Эф» — экран из алюмофлекса с контактным проводником, например: ЭПОКС-МВЭфВнг(А)-ХЛ Наличие брони:«без обозначения» — броня отсутствует;«К» — с броней из стальных оцинованных проволок, например: ЭПОКС-МВКВнг(А)-LS-ХЛ; «Б» — с броней из стальных оцинованных лент, например: ЭПОКС-МВБВнг(А)-LS-ХЛ Обозначение материала оболочки:«В...нг(А)» — термопластичный поливинилхлоридный пластикат пониженной горючести. Для кабелей в исполнении: «ХЛ» - поливинилхлоридный пластикат с повышенной холодостойкостью; «нг(А)-ХЛ» — поливинилхлоридный пластикат пониженной горючести с повышенной холодостойкостью. «нг(А)-LS» и «нг(А)-FRLS» — поливинилхлоридный пластикат пониженной пожарной опасности; «нг(А)-LS-ХЛ» и «нг(А)-FRLS-ХЛ» —поливинилхлоридный пластикат пониженной пожарной опасности, повышенной холодостойкости. «П»...«нг(А)-HF» и «П»...нг(А)-FRHF» — термопластичная полимерная композиция, не содержащая галогенов; Для кабелей в исполнении: «нг(А)-HF-ХЛ» и «нг(А)-FRHF-ХЛ» — полимерная композиция, не содержащая галогенов, повышенной холодостойкости Обозначение наличия общего экрана:«без обозначения» — экран отсутствует;«Э» — экран в виде оплетки из медных проволок, например: ЭПОКС-МВВЭнг(А)-ХЛ;«Эл» — экран в виде оплетки из медных луженых проволок, например: ЭПОКС-МВВЭлнг(А)-ХЛ;«Эф» — экран из алюмофлекса с контактной проволокой, например: ЭПОКС-МВВЭфнг(А)-ХЛ;«Эфм» — экран комбинированный из алюмофлекса с контактным проводником с оплёткой из медных проволок, например: ЭПОКС-ВВЭфмнг(А)-ХЛ; «Эфл» — экран комбинированный из алюмофлекса с оплёткой из медных проволок, например: ЭПОКС-ВВЭфлнг(А)-ХЛ Наличие заполнения:для небронированных кабелей для электроустановок, требующих уплотнения при вводе«без обозначения» — заполнение отсутствует;«з» — заполнение до круглой формы, например: ЭПОКС-ВВзнг(А)-LS-ХЛ;«нз» — с наружным разделительным слоем (подложкой) поверх общего экрана, например: ЭПОКС-МВВнзнг(А)-LS-ХЛ ПОЗИЦИОННАЯ БЛОК-СХЕМА ЭПОКС

техническое описание

    Кабели предназначены для систем промышленной автоматизации и сетей передачи данных, цифровых и аналоговых сигналов, для межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 660 В включительно частотой до 400 Гц, для кабелей с полиолефиновой изоляцией частотой до 1 МГц включительно или постоянном напряжении до 1000 В, кабели взрывозащиты вида «искробезопасная цепь i» при напряжении 375 или 550 В (амплитудное значение); для передачи сигналов по интерфейсу последовательной передачи данных; для формирования цифровых информационных шин с частотно-модулированным сигналом.

    Ожидаемый   результат   для   потребителя   от применения кабелей марки ЭПОКС:
1. лёгкость и быстрота выбора необходимых марок кабеля;
2. сокращение времени на проектирование;
3. сокращение времени на пуско-наладочные работы;
4. уменьшение сроков реализации проектов
    Кабели     марки       ЭПОКС    удовлетворяют    собой   основную   потребность применения электрических кабелей, как на объектах нефтегазового комплекса, так и в других отраслях промышленности.
    Данная новинка  является  следующим этапом  в развитии монтажных кабелей и обладает улучшенными техническими и эксплуатационными характеристиками, высокой степенью надежности и увеличенным сроком службы.
   Весь ассортимент кабелей марки ЭПОКС  сертифицирован в соответствии с требованиями Технического регламента Таможенного союза 004/2011

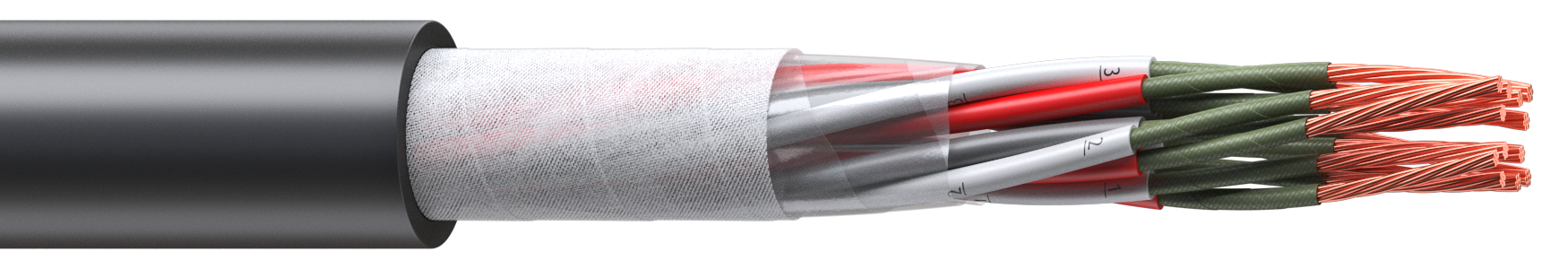

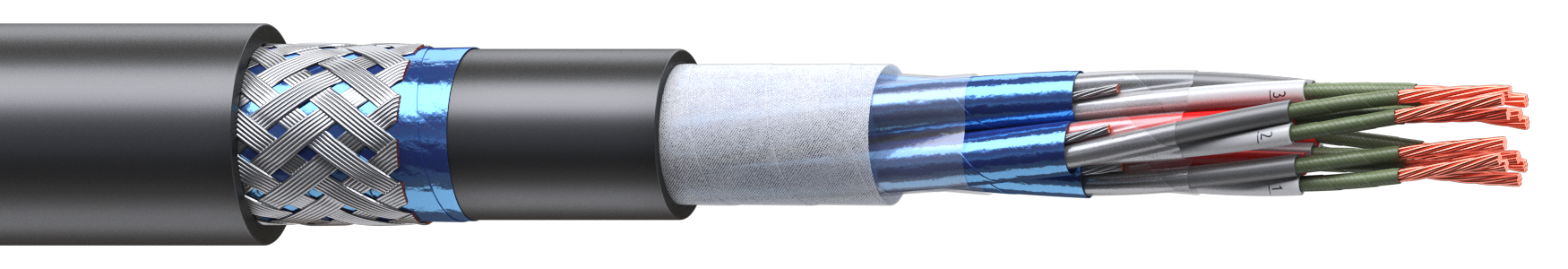

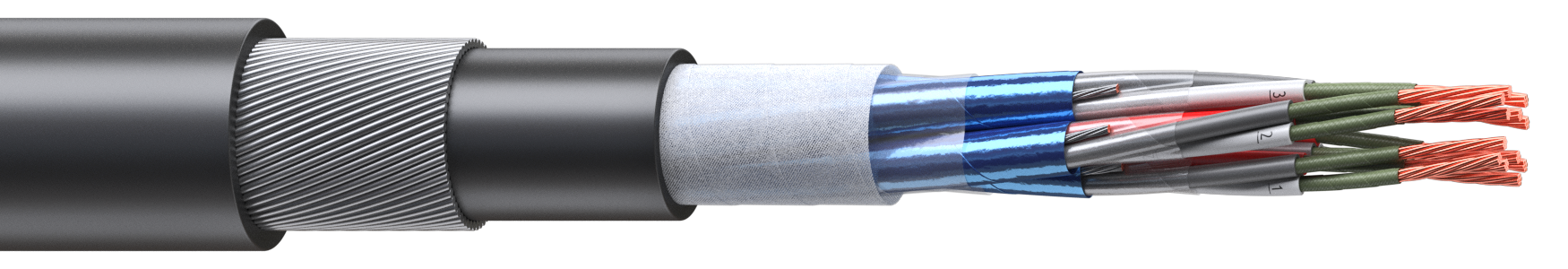

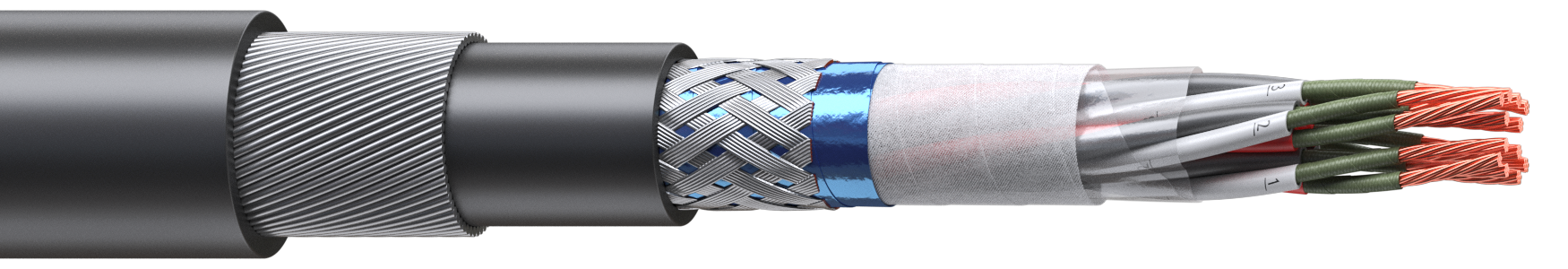

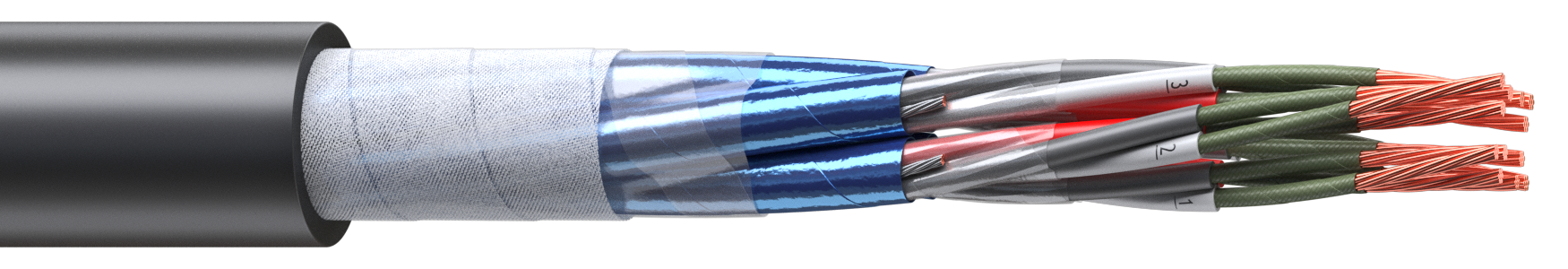

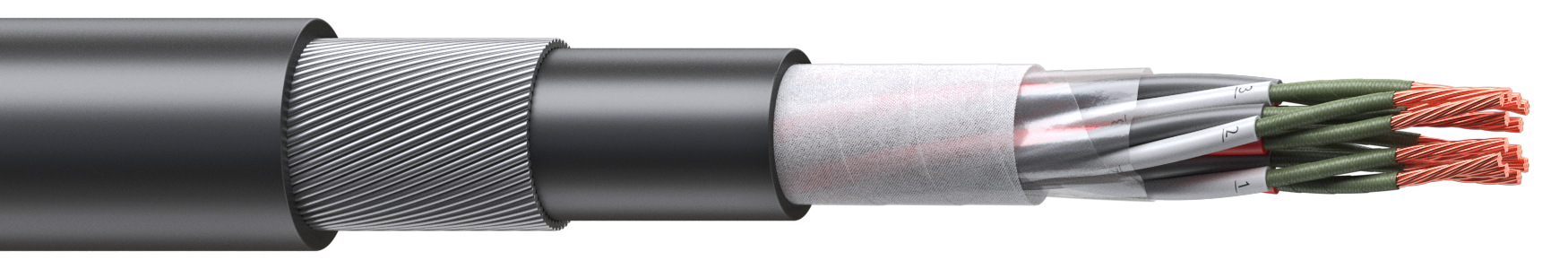

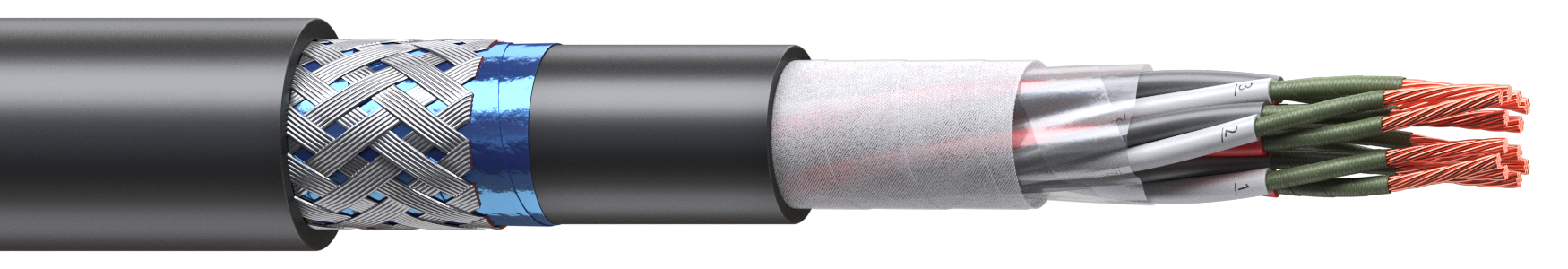

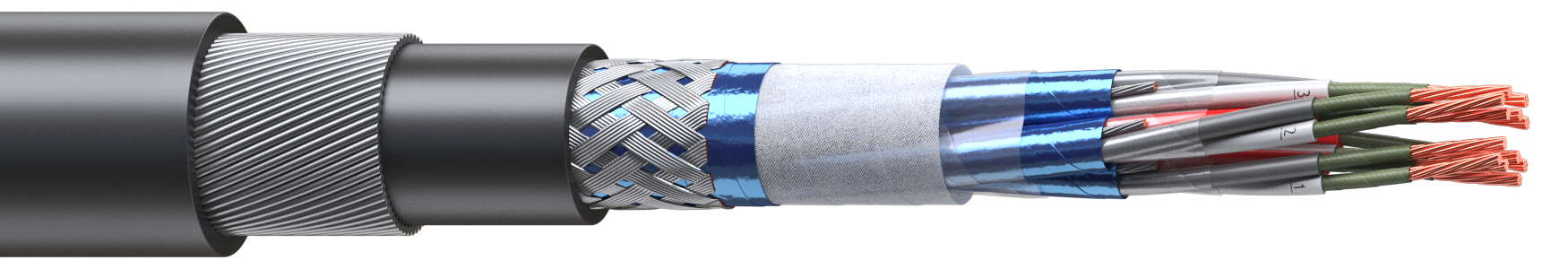

   ЭПОКС – универсальные кабели, выпускающиеся в различный вариантах:
- с однопроволочными жилами класса гибкости 1 сечением 0,35-1,50 мм2 или
многопроволочными класса гибкости 4 сечением 0,35-6,0 мм2
- с общей и групповой скруткой изолированных жил;
- неэкранированные и небронированные;
- с общим экраном и с индивидуальным экраном по изолированной жиле, скрученной паре, тройке, четверке;
- с проволочной или ленточной броней;
- с изоляцией и оболочками с низким дымо- и газовыделением;
- с изоляцией и оболочками из полимерных композиций, не содержащих галогенов;
- холодостойкие и огнестойкие;
- с водоблокирующей лентой и без неё;
- вида «искробезопасная цепь i»

Виды исполнения



Вид исполнения



Значение исполнения



Преимущественная область применения



нг(А)



Кабели нераспостраняющие горение при групповой прокладке по категории А



Для групповой прокладки кабельных линий в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях)



нг(А)-LS



Кабель с изоляцией и оболочкой из материалов пониженной пожароопасности, с пониженным дымо- и газовыделением



Для групповой прокладки с учётом объёма горючей нагрузки кабелей, во внутренних (закрытых) электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях



нг(А)-HF



Кабели с изоляцией и оболочкой из полимерных материалов не содержащих галогенов



Для прокладки с учётом объёма горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Для кабельных линий питания электрооборудования, электропроводок в помещениях оснащённых компьютерной и микропроцессорной техникой



нг(А)-FRLS



Кабель с огнестойкой изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением



Для прокладки с учётом объёма горючей нагрузки кабелей в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Для кабельных линий питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов)



нг(А)-FRHF



Кабель с огнестойкой изоляцией и оболочкой из полимерных материалов не содержащих галогенов



Для прокладки с учётом объёма горючей нагрузки кабелей в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Для кабельных линий питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов)



- ХЛ



Кабель в холодостойком исполнении, применимо для всех типов кабелей ЭПОКС



Для эксплуатации в макроклиматических районах с холодным климатом для категорий размещения 1-5 по ГОСТ 15150



- МБ



Кабель в маслобензостойком исполнении





технические характеристики

Кабели ЭПОКС, кроме огнестойких

Сечение жил, мм ²

Число жил

Число пар

Число троек

Число четвёрок

0,35; 0,50; 0,75; 1,0

2-70

1-37

1-24

1-10

1,2; 1,5; 2,5

2-52

1-16

4; 6

2-20

1-10

-

-

Кабели ЭПОКС в огнестойком исполнении.
Для кабелей неэкранированных и небронированных; с общим экраном, небронированных; неэкранированных, бронированных; с общим экраном, бронированных

0,35

2-44

1-37

1-12

1-10

0,50

1-30

0,75

1-27

1,0; 1,2; 1,5

2-37

1-20

1-7

2,5

2-30

1-16

4; 6

2-14

1-10

-

-

Кабели ЭПОКС в огнестойком исполнении.
Для кабелей с индивидуальным экраном, небронированных; с двойным экраном, небронированных; с индивидуальным экраном, бронированных; с двойным экраном, бронированных

0,35

2-44

1-27

1-12

1-10

0,50

1-20

0,75

1-12

1,0; 1,2; 1,5

2-37

1-12

1-7

2,5

2-30

1-8

4; 6

2-14

-

-

-
