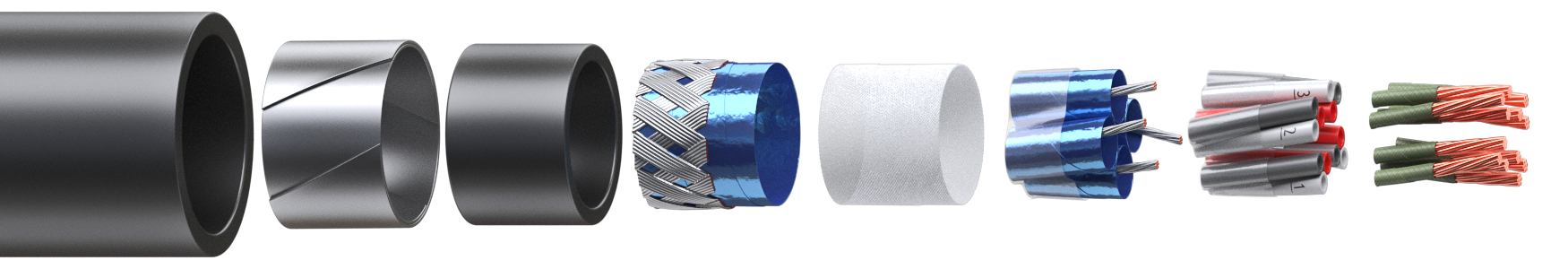

• Токопроводящие жилы

    общей скрутки или скрученные парами, тройками или четвёрками:
    без обозначения — медные гибкие лужёные многопроволочные;
    M — медные гибкие многопроволочные;
    ok — медные однопроволочные;
    Для исполнения FR — огнестойкий барьер поверх жил

  • Изоляция

    В — ПВХ пластикат;
    LS и FRLS — ПВХ пластикат пониженной пожароопасности;
    Пс — сшитый полиолефин;
    П — безгалогенный компаунд

  • Индивидуальный экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Для кабелей вида «искробезопасная цепь i» экраны изолируются

  • Бандаж

    без обозначения — лента пластиковая;
    1 — лента водоблокирующая;
    2 — лента водоблокирующая полупроводящая

  • Общий экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Эфм — экран комбинированный из алюмофлекса с контактным проводником с оплёткой из медных проволок;
    Эфл — экран комбинированный из алюмофлекса с оплёткой из медных лужёных проволок

  • Внутренняя оболочка

    с заполнением (экструдированная подложка)

  • Броня

    повив или оплётка из стальной оцинкованной проволоки

  • Защитная оболочка

    Внг(А) — ПВХ пониженной горючести;
    Внг(А)-ХЛ — ПВХ пониженной горючести холодостойкий;
    Внг(А)-LS, -FRLS — ПВХ пониженной пожарной опасности;
    Пнг(А)-HF, FRHF — безгалогенный компаунд

  • Токопроводящие жилы

    общей скрутки или скрученные парами, тройками или четвёрками:
    без обозначения — медные гибкие лужёные многопроволочные;
    M — медные гибкие многопроволочные;
    ok — медные однопроволочные;
    Для исполнения FR — огнестойкий барьер поверх жил

  • Изоляция

    В — ПВХ пластикат;
    LS и FRLS — ПВХ пластикат пониженной пожароопасности;
    Пс — сшитый полиолефин;
    П — безгалогенный компаунд

  • Индивидуальный экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Для кабелей вида «искробезопасная цепь i» экраны изолируются

  • Бандаж

    без обозначения — лента пластиковая;
    1 — лента водоблокирующая;
    2 — лента водоблокирующая полупроводящая

  • Общий экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Эфм — экран комбинированный из алюмофлекса с контактным проводником с оплёткой из медных проволок;
    Эфл — экран комбинированный из алюмофлекса с оплёткой из медных лужёных проволок

  • Внутренняя оболочка

    с заполнением (экструдированная подложка)

  • Броня

    обмотка из двух стальных оцинкованных лент

  • Защитная оболочка

    Внг(А) — ПВХ пониженной горючести;
    Внг(А)-ХЛ — ПВХ пониженной горючести холодостойкий;
    Внг(А)-LS, -FRLS — ПВХ пониженной пожарной опасности;
    Пнг(А)-HF, FRHF — безгалогенный компаунд

с медными жилами с медными лужёными жилами класс пожарной опасности
МВЭКВЭнг(А)МВЭБВЭнг(А) ВЭКВЭнг(А)ВЭБВЭнг(А) Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из ПВХ и оболочкой из ПВХ пластиката пониженной горючести, бронированные. П1б.8.2.5.4
МВЭКВЭнг(А)-ХЛМВЭБВЭнг(А)-ХЛ ВЭКВЭнг(А)-ХЛВЭБВЭнг(А)-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из ПВХ и оболочкой из ПВХ пластиката пониженной горючести, бронированные, холодостойкие. П1б.8.2.5.4
МВЭКВЭнг(А)-LSМВЭБВЭнг(А)-LS ВЭКВЭнг(А)-LSВЭБВЭнг(А)-LS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные. П1б.8.2.2.2
МВЭКВЭнг(А)-LS-ХЛМВЭБВЭнг(А)-LS-ХЛ ВЭКВЭнг(А)-LS-ХЛВЭБВЭнг(А)-LS-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, холодостойкие. П1б.8.2.2.2
МВКВЭнг(А)-FRLSМВБВЭнг(А)-FRLS ВЭКВЭнг(А)-FRLSВЭБВЭнг(А)-FRLS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, огнестойкие. П1б.1.2.2.2
МПсЭКВЭнг(А)МПсЭБВЭнг(А) ПсЭКВЭнг(А)ПсЭБВЭнг(А) Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной горючести, бронированные. П1б.8.2.5.4
МПсЭКВЭнг(А)-ХЛМПсЭБВЭнг(А)-ХЛ ПсЭКВЭнг(А)-ХЛПсЭБВЭнг(А)-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной горючести, бронированные, холодостойкие. П1б.8.2.5.4
МПсЭКВЭнг(А)-LSМПсЭБВЭнг(А)-LS ПсЭКВЭнг(А)-LSПсЭБВЭнг(А)-LS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные. П1б.8.2.2.2
МПсЭКВЭнг(А)-LS-ХЛМПсЭБВЭнг(А)-LS-ХЛ ПсЭКВЭнг(А)-LS-ХЛПсЭБВЭнг(А)-LS-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, холодостойкие. П1б.8.2.2.2
МПсЭКВЭнг(А)-FRLSМПсЭБВЭнг(А)-FRLS ПсЭКВЭнг(А)-FRLSПсЭБВЭнг(А)-FRLS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, огнестойкие. П1б.1.2.2.2
МПЭКПЭнг(А)-HFМПЭБПЭнг(А)-HF ПЭКПЭнг(А)-HFПЭБПЭнг(А)-HF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из безгалогенного компаунда, бронированные. П1б.8.1.2.1
МПЭКПЭнг(А)-HF-ХЛМПЭБПЭнг(А)-HF-ХЛ ПЭКПЭнг(А)-HF-ХЛПЭБПЭнг(А)-HF-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией и оболочкой из безгалогенного компаунда, бронированные, холодостойкие. П1б.8.1.2.1
МПЭКПЭнг(А)-FRHFМПЭБПЭнг(А)-FRHF ПЭКПЭнг(А)-FRHFПЭБПЭнг(А)-FRHF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией и оболочкой из безгалогенного компаунда, бронированные, огнестойкие. П1б.1.1.2.1
МПсКПЭнг(А)-HFМПсБПЭнг(А)-HF ПсЭКПЭнг(А)-HFПсЭБПЭнг(А)-HF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные. П1б.8.1.2.1
МПсЭКПЭнг(А)-HF-ХЛМПсЭБПЭнг(А)-HF-ХЛ ПсЭКПЭнг(А)-HF-ХЛПсЭБПЭнг(А)-HF-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные, холодостойкие. П1б.8.1.2.1
МПсЭКПЭнг(А)-FRHFМПсЭБПЭнг(А)-FRHF ПсЭКПЭнг(А)-FRHFПсЭБПЭнг(А)-FRHF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с общим экраном, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные, огнестойкие. П1б.1.1.2.1

Расчетные наружные диаметры и массы кабеля
Справочно

Наружный диаметр кабеля
0,0 мм
Расчетная масса 1 км кабеля
000 кг
