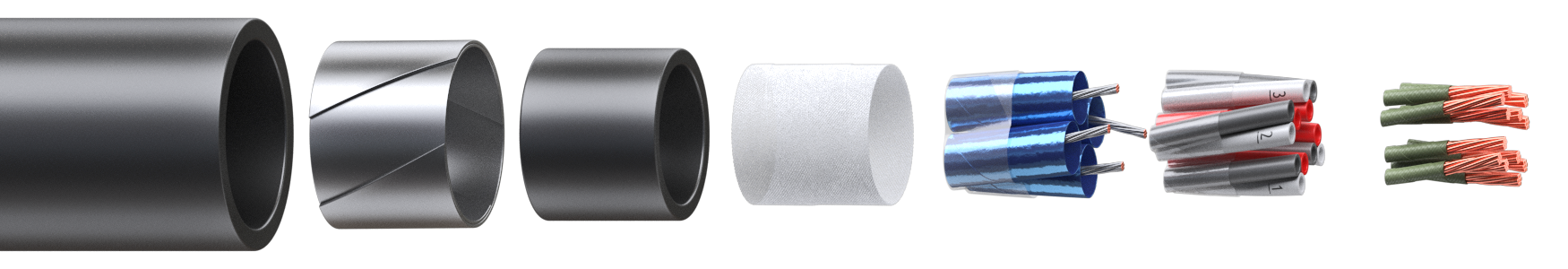

• Токопроводящие жилы

    общей скрутки или скрученные парами, тройками или четвёрками:
    без обозначения — медные гибкие лужёные многопроволочные;
    M — медные гибкие многопроволочные;
    ok — медные однопроволочные;
    Для исполнения FR — огнестойкий барьер поверх жил

  • Изоляция

    В — ПВХ пластикат;
    LS и FRLS — ПВХ пластикат пониженной пожароопасности;
    Пс — сшитый полиолефин;
    П — безгалогенный компаунд

  • Индивидуальный экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Для кабелей вида «искробезопасная цепь i» экраны изолируются

  • Бандаж

    без обозначения — лента пластиковая;
    1 — лента водоблокирующая полупроводящая

  • Внутренняя оболочка

    с заполнением (экструдированная подложка)

  • Броня

    повив или оплётка из стальной оцинкованной проволоки

  • Защитная оболочка

    Внг(А) — ПВХ пониженной горючести;
    Внг(А)-ХЛ — ПВХ пониженной горючести холодостойкий;
    Внг(А)-LS, -FRLS — ПВХ пониженной пожарной опасности;
    Пнг(А)-HF, FRHF — безгалогенный компаунд

  • Токопроводящие жилы

    общей скрутки или скрученные парами, тройками или четвёрками:
    без обозначения — медные гибкие лужёные многопроволочные;
    M — медные гибкие многопроволочные;
    ok — медные однопроволочные;
    Для исполнения FR — огнестойкий барьер поверх жил

  • Изоляция

    В — ПВХ пластикат;
    LS и FRLS — ПВХ пластикат пониженной пожароопасности;
    Пс — сшитый полиолефин;
    П — безгалогенный компаунд

  • Индивидуальный экран

    Э — оплётка из медных проволок;
    Эл — оплётка из медных лужёных проволок;
    Эф — алюмофлекс с контактным проводником;
    Для кабелей вида «искробезопасная цепь i» экраны изолируются

  • Бандаж

    без обозначения — лента пластиковая;
    1 — лента водоблокирующая полупроводящая

  • Внутренняя оболочка

    с заполнением (экструдированная подложка)

  • Броня

    обмотка из двух стальных оцинкованных лент

  • Защитная оболочка

    Внг(А) — ПВХ пониженной горючести;
    Внг(А)-ХЛ — ПВХ пониженной горючести холодостойкий;
    Внг(А)-LS, -FRLS — ПВХ пониженной пожарной опасности;
    Пнг(А)-HF, FRHF — безгалогенный компаунд

с медными жилами с медными лужёными жилами класс пожарной опасности
МВЭКВнг(А)МВЭБВнг(А) ВЭКВнг(А)ВЭБВнг(А) Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из ПВХ и оболочкой из ПВХ пластиката пониженной горючести, бронированные. П1б.8.2.5.4
МВЭКВнг(А)-ХЛМВЭБВнг(А)-ХЛ ВЭКВнг(А)-ХЛВЭБВнг(А)-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из ПВХ и оболочкой из ПВХ пластиката пониженной горючести, бронированные, холодостойкие. П1б.8.2.5.4
МВЭКВнг(А)-LSМВЭБВнг(А)-LS ВЭКВнг(А)-LSВЭБВнг(А)-LS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные. П1б.8.2.2.2
МВЭКВнг(А)-LS-ХЛМВЭБВнг(А)-LS-ХЛ ВЭКВнг(А)-LS-ХЛВЭБВнг(А)-LS-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные,холодостойкие. П1б.8.2.2.2
МВЭКВнг(А)-FRLSМВЭБВнг(А)-FRLS ВЭКВнг(А)-FRLSВЭБВнг(А)-FRLS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, огнестойкие. П1б.1.2.2.2
МПсЭКВнг(А)МПсЭБВнг(А) ПсЭКВнг(А)ПсЭБВнг(А) Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной горючести, бронированные. П1б.8.2.5.4
МПсЭКВнг(А)-ХЛМПсЭБВнг(А)-ХЛ ПсЭКВнг(А)-ХЛПсЭБВнг(А)-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной горючести,бронированные, холодостойкие. П1б.8.2.5.4
МПсЭКВнг(А)-LSМПсЭБВнг(А)-LS ПсЭКВнг(А)-LSПсЭБВнг(А)-LS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные. П1б.8.2.2.2
МПсЭКВнг(А)-LS-ХЛМПсЭБВнг(А)-LS-ХЛ ПсЭКВнг(А)-LS-ХЛПсЭБВнг(А)-LS-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, холодостойкие. П1б.8.2.2.2
МПсЭКВнг(А)-FRLSМПсЭБВнг(А)-FRLS ПсЭКВнг(А)-FRLSПсЭБВнг(А)-FRLS Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из ПВХ пластиката пониженной пожароопасности, бронированные, огнестойкие. П1б.1.2.2.2
МПЭКПнг(А)-HFМПЭБПнг(А)-HF ПЭКПнг(А)-HFПЭБПнг(А)-HF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из безгалогенного компаунда, бронированные. П1б.8.1.2.1
МПЭКПнг(А)-HF-ХЛМПЭБПнг(А)-HF-ХЛ ПЭКПнг(А)-HF-ХЛПЭБПнг(А)-HF-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из безгалогенного компаунда, бронированные, холодостойкие. П1б.8.1.2.1
МПЭКПнг(А)-FRHFМПЭБПнг(А)-FRHF ПЭКПнг(А)-FRHFПЭБПнг(А)-FRHF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией и оболочкой из безгалогенного компаунда, бронированные, огнестойкие. П1б.1.1.2.1
МПсКПнг(А)-HFМПсБПнг(А)-HF ПсЭКПнг(А)-HFПсЭБПнг(А)-HF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные. П1б.8.1.2.1
МПсЭКПнг(А)-HF-ХЛМПсЭБПнг(А)-HF-ХЛ ПсЭКПнг(А)-HF-ХЛПсЭБПнг(А)-HF-ХЛ Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные, холодостойкие. П1б.8.1.2.1
МПсЭКПнг(А)-FRHFМПсЭБПнг(А)-FRHF ПсЭКПнг(А)-FRHFПсЭБПнг(А)-FRHF Кабели с экранированными жилами общей скрутки или со скрученными экранированными парами, тройками или четвёрками, с изоляцией из сшитого полиолефина и оболочкой из безгалогенного компаунда, бронированные, огнестойкие. П1б.1.1.2.1

Расчетные наружные диаметры и массы кабеля
Справочно

Наружный диаметр кабеля
0,0 мм
Расчетная масса 1 км кабеля
000 кг
